ITER磁体系统由四个主要的子系统组成：18个环向场（Toroidal Field, 简称TF）线圈，中心螺线管（Central Solenoid,简称CS），6个极向场（Poloidal Field, PF）线圈和校正场线圈（Correction Coil, 简称CC）。其中每个TF线圈由5个主双饼(rDP)和2个侧双饼(sDP)组成，而每个双饼均由单根Nb3Sn基股线的管内电缆导体（CICC）绕成。一个rDP单元长度最少需要760m无损电缆，一个sDP单元长度最少需要415m无损电缆。总的来说，制造18个TF线圈总共需要90个rDP导体单元长度和36个sDP导体单元长度。TF导体内流动着4.2K（-269℃）的液氦，额定电流68kA，最大磁场强度达12T，约为地球磁场的20万倍。根据中国与ITER组织签署的采购安排协议，中国将为ITER制造6根主导体和5根侧导体。

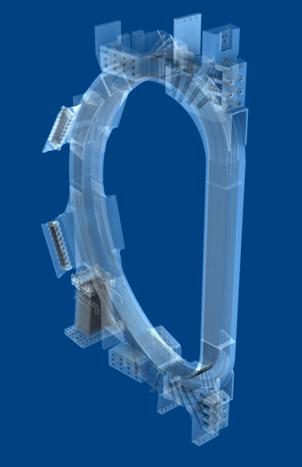

TF线圈




电缆结构图及电缆实物

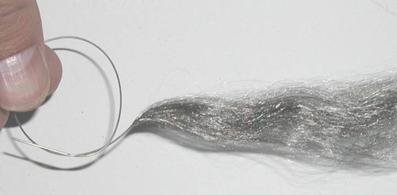

股线
