·校正场线圈系统
交直流功率变流器-磁体线圈电源
发布时间:2010-12-06 22:48

    ITER装置的脉冲电源系统包括400kV 高压变电站、磁体变流电源(AC/DC 变流器)及无功补偿、直流开关网络和泄放回路及其控制系统等。在ITER场址中,电源系统场地约为整个ITER占地面积的一半。

电源系统场地分布图

    磁体变流电源主要用来保证托卡马克装置运行中等离子体的位形、平衡和稳定的控制;等离子体破裂和超导磁体失超的保护;是整个ITER装置重要的系统组成之一。磁体变流电源(AC/DC 变流器)及无功补偿也是电源系统的核心与关键所在。
    ITER聚变装置变流电源由50多个超导和常规磁体线圈组成超大型非线性负载,其负载线圈电感参数由几百毫亨至数十亨利,相互之间存在强电磁耦合,储能高达数十GJ。这些磁体线圈通过适当组合,需要用22套变流电源供电。ITER变流系统总安装功率达2300兆伏安,是目前世界规模最大的变流电源系统。
    其中,极向场电源要求四象限运行,有环流控制。
    ITER装置的脉冲电源系统中无功补偿与滤波系统设计为69KV电压等级,总容量约600MVA,可进行动态调节的静态无功补偿装置(SVC)。
    ITER AC/DC变流系统主要由大功率整流变压器、晶闸管整流器、电抗器、开关、控制、测量和保护装置等组成。其特点是:四象限、有环流运行;对地电压高达20kV;存在严重的电磁兼容问题和复杂的控制系统;具有故障抑制功能(FSC)及完善的故障保护系统。
    ITER变流器结构复杂,体积庞大。

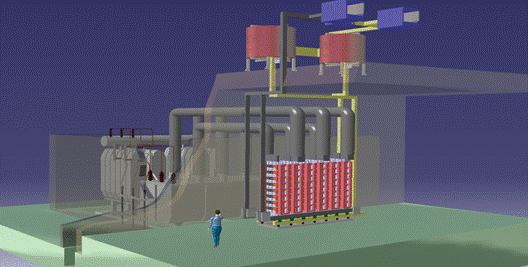

ITER装置变流器三维仿真图
