包层第一壁
发布时间:2010-12-06 22:44

    包层系统为整个ITER装置提供中子和高热负荷的屏蔽,是ITER的关 键系统。包层系统的制造技术也是未来聚变堆建造所需的关键技术之一。包层系统包括覆盖于ITER真 空室内壁的两个不同的子系统,分别是:覆盖面积为620m²的壁挂包层模块和覆盖40m²的端口挂载包层模块,以下描述中包层系统特指壁挂包层系统。整个包层系 统采用模块化设计,共计440块,总重量约1500吨。如图所示,每个模块由第一壁 (First Wall, 简称FW)、屏蔽块(Shield Module)以 及柔性支撑等组成。其中,FW提供了包层系统与等离子体的界面并屏蔽等离子体运行时产生的高热负 荷。







包层第一壁及其基本结构

    FW是包层系统的核心部件,由面向等离子体材料(目前所选材料是铍)、中间热沉材料(CuZrCr合金)以及后面支撑背板材料(316LN不锈钢)三部分组成,主要连接工艺为热等静压(HIP)。
根据不同模块所承受热载荷的不同,第一壁分为承担高热载荷和低热载荷两种类型,其分布如图下所示:

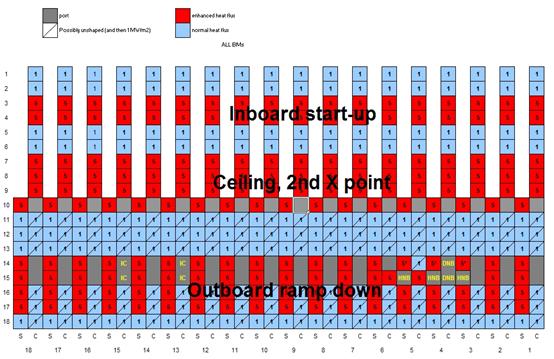

高热载荷与低热载荷模块分布示意图

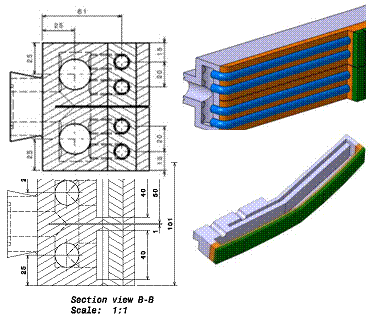

FW基本结构以及低热和高热载荷模块结构
