诊断系统
发布时间:2018-08-09 10:21

  诊断系统包含5个分系统:7号中子通量监测器及其余中子通量监测器(1、8、17号)---主要功能是测量等离子体的中子发射率,提供ITER聚变功率信息;径向X射线相机---用于研究和观测50兆瓦下磁流体动力现象及X射线发射率,它最基本的功能是测量整个极向横截面的X射线发射;朗缪尔探针---测量偏滤器靶板附近等离子体的温度、密度和离子循环;赤道面12号窗口集成---用于观察和测量等离子体的参数。中方负责各诊断分系统的设计、制造、运输、现场调试 等工作。

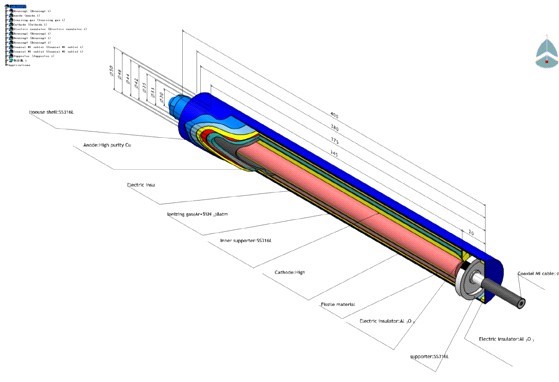

  1、中子通量监测器 (NFMs)

  ITER中子通量诊断系统(NFMs)主要功能是测量等离子体的中子发射率,提供ITER聚变功率信息。

  系统参数如下:
  - 总中子通量范围: ~ 5 *10 16 up to ~ 7.5*10 20 n/s ;
  - 时间间隔: 1 ms;
  - 热中子吸收剂:PDR阶段确认材料;
  - 箱体:不锈钢材料;

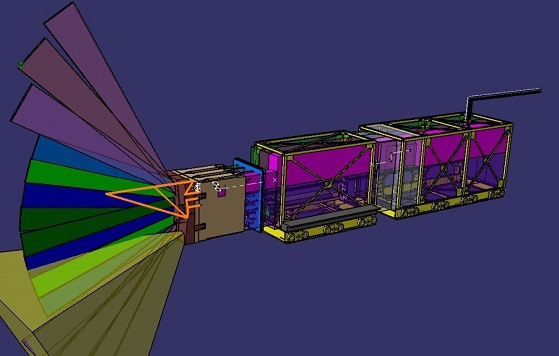

  2、赤道面12号窗口插件(PI)

  赤道面12号窗口集成是诊断系统安装的重要部件,用于观察和测量等离子体的参数。窗口集成包括3个部分的装配:Port Plug, Interspace, Port cell. 它负责从诊断第一壁到Port Cell通道的集成,这也是PI需要完成的窗口集成任务。

  该诊断集成到赤道面窗口12号:
  (1)赤道面可见/红外线广角观测系统(EPWAV) (PBS号:55.G1),由EU-DA承制,位于DSM1;
  (2)H-alpha和可见光谱(PBS号:55.E2),由RF-DA承制,位于DSM1;
  (3)径向X射线相机(PBS 号: 55.E7),由CN-DA承制,位于DSM2;
  (4)硬X射线监测器(PBS号:55.EE),由EU-DA承制,位于DSM2;
  (5)集体汤姆森散射(CTS)(PBS号: 55.C7),EU-DA承制,位于DSM3;

  还有一个不属于诊断的辉光放电清洗系统(GDC) (PBS号:18.GC),由CN-DA承制,位于DSM2。

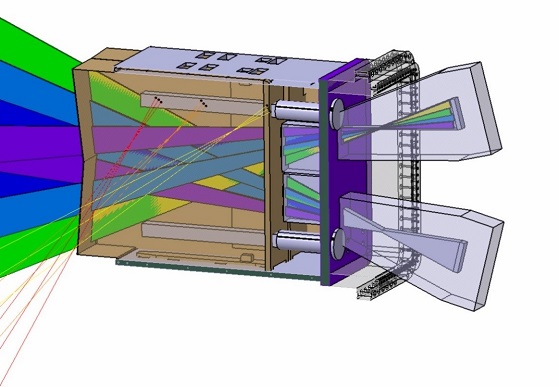

  3、径向X射线相机(RXC)

  RXC用于研究和观测50兆瓦下磁流体动力现象及X射线发射率,是第二个测量中子发射的动力平衡装置。它最基本的功能是测量整个极向横截面的X射线发射。

  RXC系统由两个独立的子系统组成:外部相机和内部相机。两相机模块负责提供覆盖至最外闭合磁面(LCFS)的整个极向横截面的等离子体辐射。这种安排可以为外部相机提供最高水平的辐射屏蔽。外部相机用于观测等离子体的核心。


  4、朗缪尔探针

  作为偏滤器上重要的诊断部件,朗缪尔探针将在最高热流密度的热核聚变反应条件下工作。它用于测量偏滤器靶板附近等离子体的温度、密度和离子循环。
