气体注入系统和辉光放电清洗系统
发布时间:2010-12-06 22:46

    本采购包是个功能性包(Functional Specification,FS),包括气体注入系统(Gas Injection System,简称GIS)和辉光放电清洗系统(Glow Discharge Cleaning System,GDC)两部分。
    气体注入系统(GIS)由中方提供以下物项:12个阀门箱(包括磁屏蔽),1套供气汇集管道、送气管道和检漏管道以及相关支撑,1套程序控制系统。阀门箱有三类,其中7个向真空室注入气体(不含2个备件),2个通过赤道面窗口供给弹丸注入用气体,1个用于供给加热中性束和诊断中性束用气体。目前提出了一项关于阀门箱数量的设计更改申请PCR 180,如果该设计更改被接受,阀门箱数量将做相应调整。

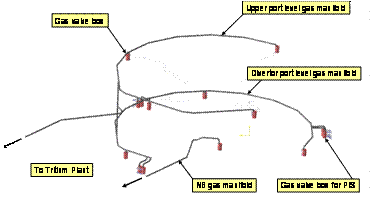

阀门箱及气体管道分布图

    GIS要为等离子体提供所需的燃料气体;为壁处理提供所需气体;为弹丸注入系统(PIS)提供弹丸成型和推进所需要的气体;为辐射冷却和放电终止提供杂质气体;通过聚变功率关闭系统(FPSS)提供聚变装置的紧急关闭能力;为加热和诊断中性束提供氢气和氘气。同时GIS设计要满足流量、响应时间和气体成份的要求。

    ITER送气系统的阀门箱均分布在装置生物屏蔽包层外,在阀门箱位置存在着较强的杂散磁场,并且系统还涉及到氢的同位素—氚的传输、隔离和控制。因此,要设计大尺寸的磁屏蔽结构使得阀门箱内的测量和控制单元能够正常工作在0.3T的强磁场环境,满足GIS远距离、大流量、快响应时间的送气要求,同时满足器件氚兼容条件、实现氚的安全传输和维护的目的。
    气体加料系统的控制将采用基于工业以太网的PLC控制系统,要求具有运行稳定、控制方式灵活、控制参数设置方便的特点,同时必须实现与装置安全运行有关的连锁保护。PLC控制系统在运行过程中还必须监视送气系统阀门的运行状态和监测工作气体流量大小、气体温度、压力等参数。
    GDC系统由中方提供以下物项:6套辉光放电电极,6套冷却回路,6套直流电源和1套程序控制系统。主要用于清洗吸附在器壁上的杂质及氢类燃料气体。


    每套GDC 单元需要与相应的真空室内窥视系统(IVVS)(由欧盟承担)共用同一真空室穿透单元,因此,真空室内窥视系统单元在伸入真空室前,需要先将相应的GDC单元收回并停放在GDC电极的圆形贮存空间内,该空间连接到下端口的真空室盲板上。GDC电极横截面如下图所示:

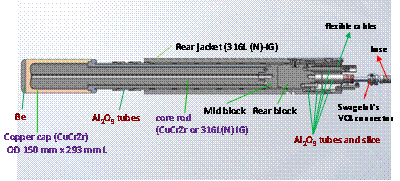

GDC电极横截面图
