·环向场线圈导体
环向场线圈导体
发布时间:2018-08-20 22:16

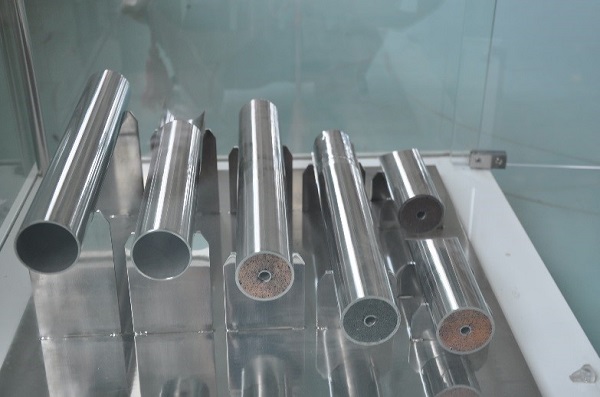

图2 环向场导体样品

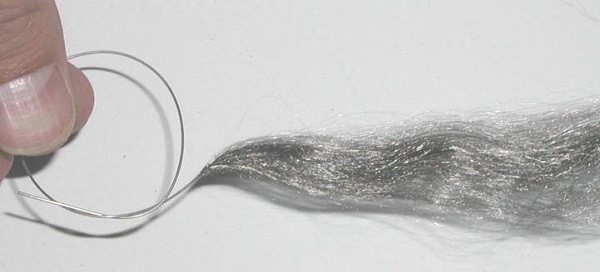

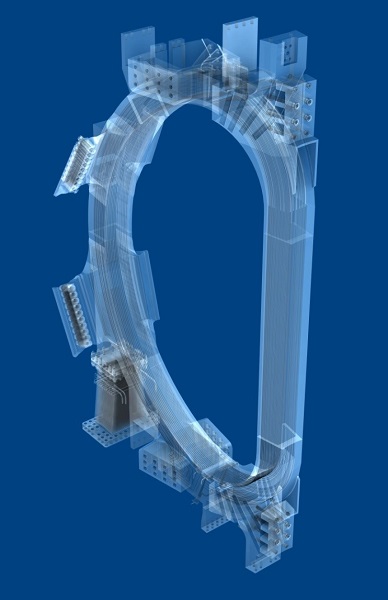

图1. 环向场线圈图3 Nb3Sn超导线

  ITER是目前世界最大的磁约束核聚变超导托卡马克实验装置。其超导磁体系统由四个主要的子系统组成:环向场(Toroidal Field, 简称TF)线圈,中心螺线管(Central Solenoid,简称CS)线圈,极向场(Poloidal Field, PF)线圈和校正场线圈(Correction Coil, 简称CC)。环向场线圈由18个TF线圈构成,每个TF线圈由7根完整连续的基于Nb3Sn超导线的铠装导体(CICC)绕制而成。总的来说,制造18个TF线圈总共需要126根单元导体。ITER装置运行时,TF导体内流动着4.2K(-269℃)的超流态液氦,每根导体额定电流68kA,承受的磁场强度最高达12T,约为地球磁场的20万倍。2008年6月16日,中国与ITER组织签署《环向场导体采购安排协议》,根据协议规定,中国承担11根TF导体制造任务,约占全部TF导体制造任务的7.51%。
