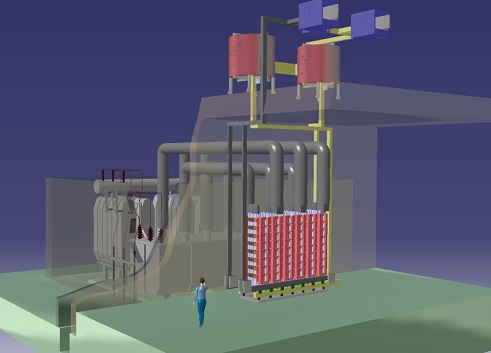

变流器单元图

　　ITER聚变装置变流电源由50多个超导和常规磁体线圈组成超大型非线性负载，其负载线圈电感参数由几百毫亨至数十亨，相互之间存在强电磁耦合，储能高达数十吉焦。这些磁体线圈通过适当组合，需要用22套变流电源供电。ITER变流系统总安装功率达2300兆伏安，是目前世界规模最大的变流电源系统。 ITER AC/DC变流系统主要由大功率整流变压器、晶闸管整流器、电抗器、开关、控制、测量和保护装置等组成。其特点是：四象限、有环流运行；对地电压高达20kV；存在严重的电磁兼容问题和复杂的控制系统；具有故障抑制功能（FSC）及完善的故障保护系统。

　　2011年4月27日，中方与ITER组织签署极向场线圈变流器电源采购安排协议。中方承担14套极向场线圈变流器系统及其假负载的设计、制造、测试，以及现场安装任务。
