ITER磁体系统中的环向场（Toroidal Field, 简称TF）线圈、极向场（Poloidal Field, 简称PF）线圈和中心螺线管（Central Solenoid,简称CS）线圈，在制造过程和安装过程中不可避免地会出现正常合理的误差。这些制造和安装误差将会产生误差场，对托卡马克装置的运行和物理实验结果带来影响。因此，有必要对误差场进行校正和修正，为装置运行和物理实验创造更加良好的条件。校正场线圈（Correction Coil，简称CC）的主要作用就是对误差场进行校正。
    在ITER托卡马克装置中，校正场线圈包括6个底部线圈（BCC）、6个顶部线圈（TCC）和6个侧线圈（SCC）。

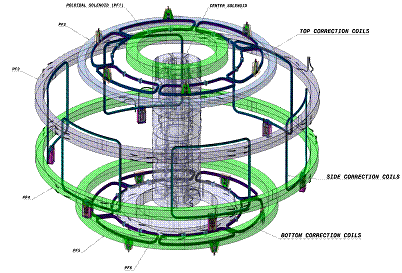

校正场线圈布置图

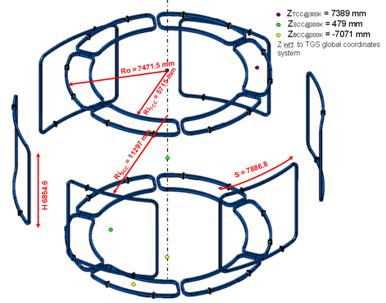

校正场线圈尺寸及位置




    校正场线圈由Nb-Ti股线和铜线绞制成的CICC型（铠装电缆导体）低温超导导体绕制而成，每个TCC/BCC成60°扇形，横跨3个TF线圈。TCC/BCC线圈匝数为32，绕组外形尺寸约25m*7m，绕组重约1.15吨，整个线圈（包括线圈盒）重约3吨。

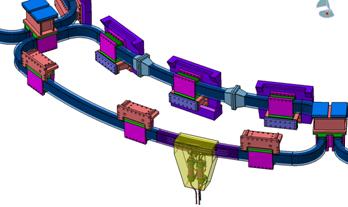

TCC/BCC线圈CATIA三维模型

    SCC布置在环向占位36.195°，横跨2个纵场线圈，线圈匝数为20，绕组外形尺寸约8m*8m，绕组重约1.22吨，整个线圈（包括线圈盒）重约3.65吨。

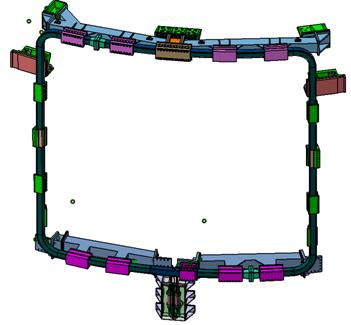

SCC线圈CATIA三维模型
