极向场线圈导体
发布时间:2010-12-06 22:43

    PF系统由6个不同尺寸的独立线圈组成, 双路绕制, 每个双饼(DP)由两个NbTi基的管内电缆导体单元(CICC)绕制而成。 PF导体内通有4.2K(-269℃)的液氦,磁场强度最大可达5T。






CICC导体截面图



    每个PF线圈的双饼数为:第1、3、4、5线圈为8个;第2线圈为6个;第6线圈为9个。PF导体总长约65公里,相当于绕北京四环一周。根据2008年10月10日签署的采购安排协议,中国将为ITER生产制造2-5号线圈所用的全部60根导体。

线圈

双饼数

PF1

8

PF2

6

PF3

8

PF4

8

PF5

8

PF6

9

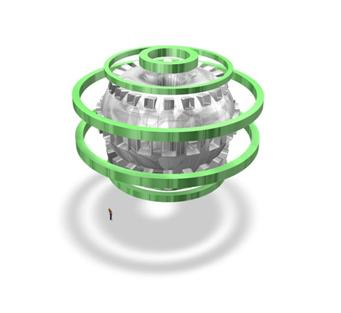

极向场线圈示意图
